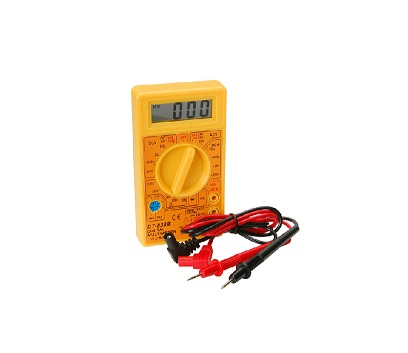

Ölçüm Talimatları ve özellikleri:

AC voltaj ölçümü

• Kırmızı ucu "VOmA" jakına ve siyah test ucunu "COM" jakına bağlayın.
• Döner anahtarı istenen V ~ konumuna çevirin.
• LCD ekranındaki voltaj değerini ölçmek ve okumak istediğiniz kaynak veya yük boyunca test kablolarını bağlayın.

DC voltaj ölçümü

• Kırmızı test ucunu "VOmA" jakına ve siyah test ucunu "COM" jakına bağlayın.
• Döner anahtarı istenen konuma çevirin. Ölçülecek voltaj bilinmediyse, aralık anahtarını en yüksek aralıkta ayarlayın ve ardından tatmin edici bir çözünürlük elde edilene kadar azaltın.
• Test kablolarını kaynağa veya ölçülen yüke bağlayın. LCD ekranda voltaj değerini ve polariteyi okuyun.

DC akım ölçümü

• Kırmızı test ucunu "VOmA" jakına ve siyah ucu "COM" jakına bağlayın. 200mA ve 10A arasındaki akımı ölçmek için, kırmızı ucu "10A" (unfused) jakına takın.
• Döner anahtarı istenen konuma çevirin.
• Akımın ölçüleceği devreyi açın ve test kablolarını devre ile seri olarak bağlayın.
• Kırmızı ekran bağlantısının polaritesi ile birlikte LCD ekrandaki mevcut değeri okuyun.

Direnç ölçümü

• Kırmızı test ucunu "VOmA" jakına ve siyah ucu "COM" jakına bağlayın. Kırmızı kurşun polaritesi bu modda pozitif "+" dır.
• Döner anahtarı istenen aralık konumuna getirin.
• Test uçlarını ölçülecek direnç boyunca bağlayın ve LCD ekranı okuyun.

Not: Ölçülmekte olan direnç bir devreye bağlıysa, ölçümleri yapmadan önce gücü kapatın ve tüm kapasitörleri boşaltın!

Transistör testi

Test için sokete transistör takmaya başlamadan önce, test uçlarının herhangi bir ölçüm devresinden ayrıldığından emin olun. Ayrıca test kabloları ile gerilim ölçümleri yapılırken bileşenler hFE soketine bağlanmamalıdır!

• Döner anahtarı "hFE" konumuna getirin.
• Test edilen transistörün NPN veya PNP tipi olup olmadığını belirleyin ve yayıcı, taban ve toplayıcı uçlarını bulun.
• Uçları, ön paneldeki hFE soketinin uygun deliklerine takın.
• Multimetre, baz akım 10µA ve 3V'lik bir Vance durumunda yaklaşık hFE değerini gösterir.

Diyot testi

• Kırmızı test ucunu "VOmA" jakına ve siyah ucu "COM" jakına bağlayın. Kırmızı kurşun polaritesi pozitif "+" dır.
• Döner anahtarı diyot test konumunda ayarlayın.
• Kırmızı ucu test edilecek olan diyotun anoduna ve diyotun katotuna giden siyah kabloya bağlayın.
• Diyotun ileri voltaj düşüşü mV olarak görüntülenecektir. Bağlantı tersine çevrilirse, iyi bir diyot için sadece "1" rakamı gösterilmelidir.
• Akü ve sigorta değişimi
•

LCD ekranda "BAT" işareti görünürse, pilin eski olduğunu ve değiştirilmesi gerektiğini gösterir. Arka kapaktaki vidaları gevşetin ve kasayı açın. Eski pili, aynı tipteki yeni bir pil ile değiştirin (9V 6F22 veya NEDA 1604).

Alternatif akım voltajı

Frekans aralığı: 45 Hz ila 450 Hz. Yanıt: Ortalama yanıt veren, sinüs dalgasının RMS'sinde kalibre edilmiştir.

menzil	çözüm	doğruluk
200V	100mV	Rdg ± 10 hanesinin ±% 1.2'si
750V	1V	Rdg ± 10 hanesinin ±% 1.2'si



DC gerilimi

menzil	çözüm	doğruluk
200mV	0.1mV	Rdg ± 2 hanesinin ±% 0,5'i
2000mV	1mV	Rdg ± 2 hanesinin ±% 0,5'i
20V	10mV	Rdg ± 2 hanesinin ±% 0,5'i
200V	100mV	Rdg ± 2 hanesinin ±% 0,5'i
1000V	1V	Rdg ± 2 hanenin ±% 0.8'i
