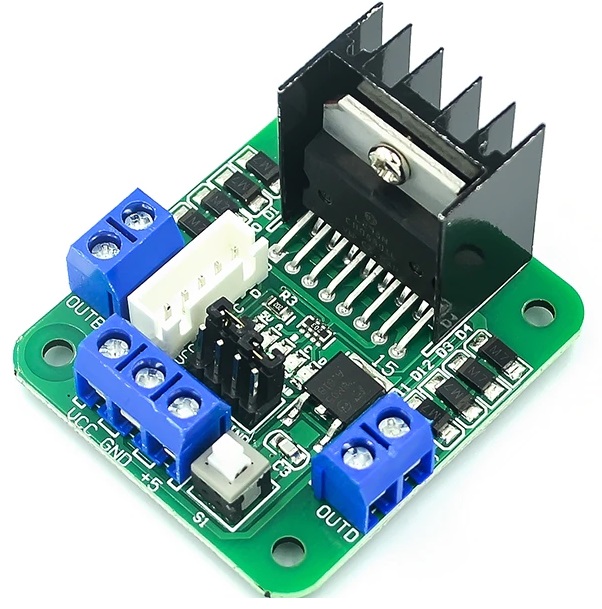

Ürün parametreleri:

1. Sürücü çipi: L298N çift H-köprü DC motor sürücü çipi

2. Terminalin sürücü bölümünün güç kaynağı aralığı Vs: +5V ~ +35V; panoya güç verilmesi gerekiyorsa, güç kaynağı aralığı Vs: +7V ~ +35V

3. Sürüş parçasının tepe akımı Io: 2A

4. Lojik kısım terminalinin güç kaynağı aralığı Vss: +5V ~ +7V (karttan +5V alınabilir)

5. Mantık parçası çalışma akımı aralığı: 0 ~ 36mA

6. kontrol giriş voltajı:

Düşük seviye: -0.3V Vin≤ 1.5V

Yüksek seviye: 2.3V ≤Vin≤Vss

7. Giriş voltajını etkinleştirin:

Düşük seviye: -0.3 ≤Vin≤ 1.5V (kontrol sinyali geçersiz)

Yüksek seviye: 2.3V ≤Vin≤Vss (kontrol sinyali geçerlidir)

8. büyük güç tüketimi: 20W (T = 75 sıcaklığında)

9. Depolama sıcaklığı: -25 ~ + 130

10.Sürücü kartı boyutu: 48mm * 43mm * 33mm (sabit bakır sütun ve ısı emici yüksekliği ile)

11. Sürücü kartı ağırlığı: 33g

12. Diğer uzantılar: Yön gösterge ışığını ve kartın mantık kısmındaki güç arayüzünü kontrol edin.

Kullanım için talimatlar:

Step motor sürücüsü: Kart üzerindeki ENA ve ENB yüksek seviyedeyken buradaki seviye TTL seviyesini ifade eder. ENA,
A1 ve A2'nin etkinleştirme terminalidir ve ENB, B1 ve IB2'nin etkinleştirme terminalidir. BJ, step motorun ortak terminaline bağlanır.

A, B, C ve D'nin step motorun dört bobini olduğu, 1'in akım olduğu ve 0'ın akım olmadığı anlamına gelen step motor kontrol mantığı

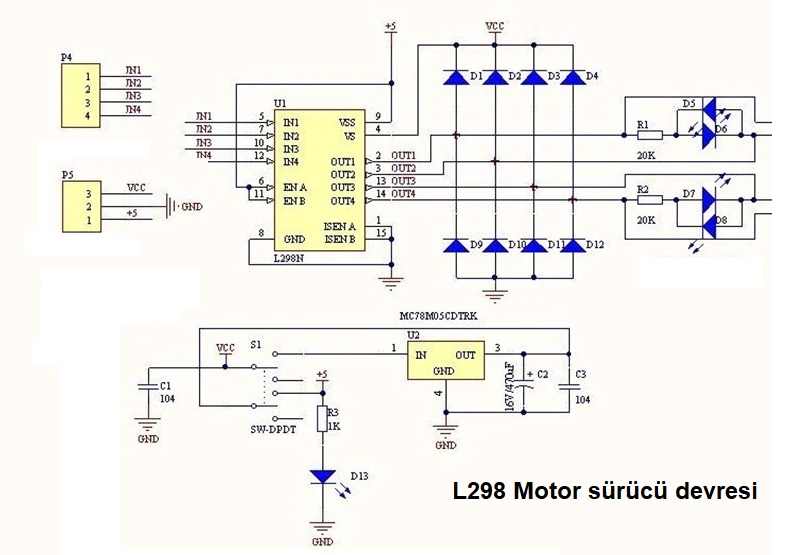

aşağıda gösterilmiştir. Bobin bağlantı şeması aşağıdaki şekilde gösterilmiştir (örnek olarak dört fazlı bir step motor alın)
