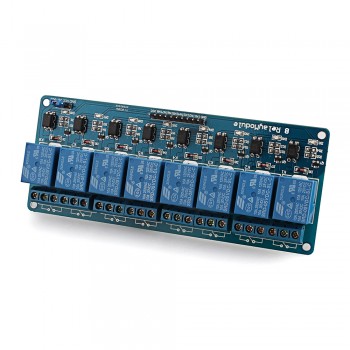

8-Kanal Electronic 5V Röle Modülü

8 kanallı röle modülü

özellikleri

Yüksek akım rölesi kullanın, AC250V 10A DC30V 10A
Bazı bağımsız kablolarla iletişim kurun, güvenli ve güvenilir
Standart arayüz, çeşitli geliştirme panolarında genişletilebilir
Kolay kurulum için sabit vida delikleri ile
51/AVR/AVR/ARM gibi çeşitli platformlar için uygundur
Modül Açıklaması:
1, modül uluslararası güvenlik standartlarına, yük kontrol alanına ve bölgesel izolasyon tankına uygundur;
2, çift taraflı FR-4 devre tasarımı, üst düzey çip üretim süreci ile;
3, gevşek müzik otantik röle kontrolü kullanarak;
4, röle talimatlarıyla, çekin, bağlantıyı kesme parlamaz;
5, sinyal girişi düşük bir sinyale sahiptir, genellikle ortak bir terminal ile başlar;
6, röle çeşitli cihazları ve yükü kontrol edebilir;
7, 8 ve 8 normalde açık normalde kapalı kontak;
8, kontrol hattına mavi KF301 terminalleri daha uygundur.

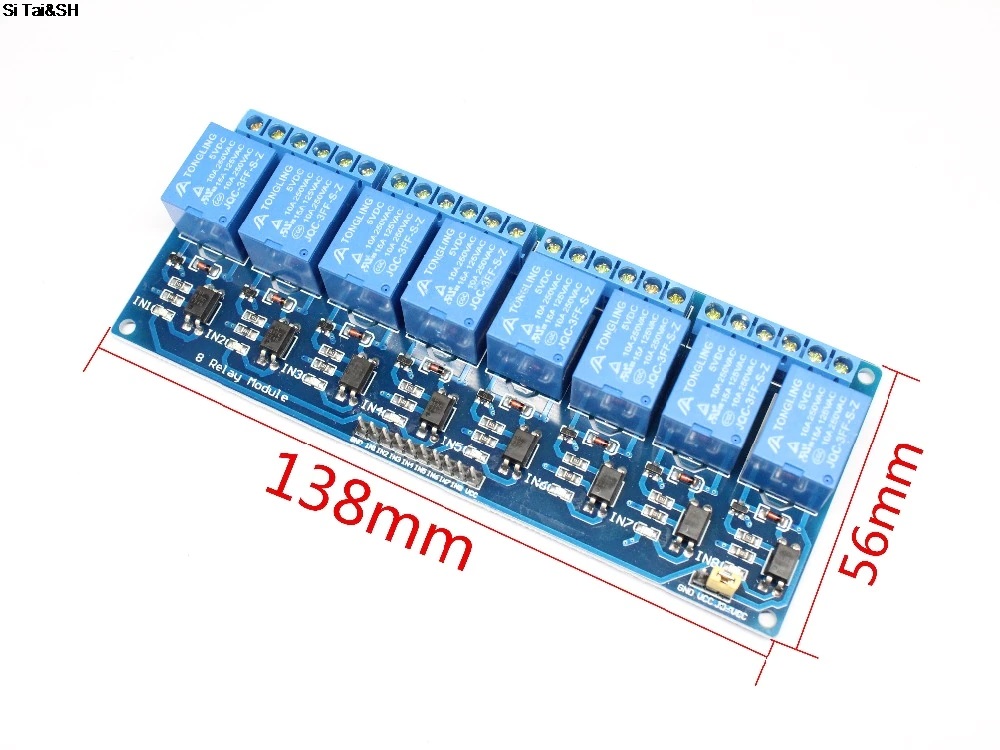

9, Modül boyutu: 138m * 56mm * 18.5mm (U * G * Y), ağırlık: 120g
4 montaj cıvatası deliği ile 10, delik 3,1 mm, aralık 131 mm * 49,5 mm
11, %100 fonksiyonel test ve stabilite testi ile tamamlandı
İki modül arayüzü:
1, VCC: Pozitife bağlı 5V güç kaynağı
2, GND: Negatife bağlı 5V güç kaynağı
3, IN1-IN8: tetik sinyali, aktif düşük
Röle çıkışları: 12 hatlı bir arayüz, arayüz tüm uçlara doğrudan bağlanabilir, kullanımı kolay
1, NO1 - NO8: normalde açık röle arayüzleri, COM ile kısa devre yaptıktan sonra boş röle için röle
2, COM1 - COM8 Röle Ortak Arabirimi
3, NC1 - NC8: normalde kapalı röle arabirim rölesi, çekme boşluğundan sonra COM ile kısa devre yaptı
İpuçları: Aynı kanalı seçin ve daha az navlun ödeyin
