Bluetooth Seri Geçiş Modülü Kablosuz Seri İletişim

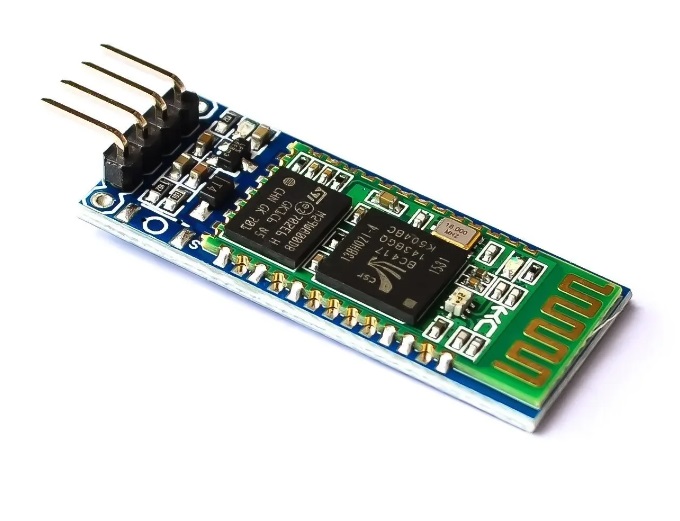

1, çekirdek modül HC-06 kullanır, modül arayüzünden gelen kablolar VCC, GND, TXD, RXD, yedek LED durum
çıkış pinini içerir, mikrodenetleyici, Bluetooth'un ANAHTAR pin kölesini geçersiz bağladığı ayak durumuna göre
değerlendirilebilir.

2, LED, Bluetooth bağlantı durumunu gösterir, Bluetooth bağlantısını yanıp söner, Bluetooth bağlantısını açar
ve bir bağlantı noktası açar

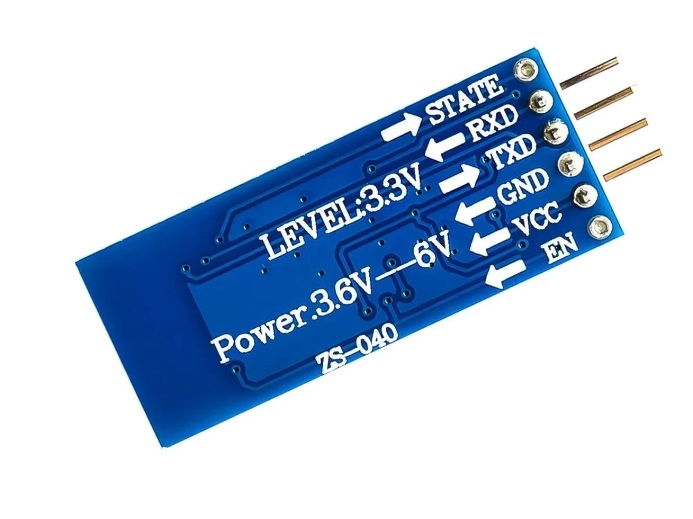

Arka panel 3.3V LDO giriş voltajı 3.6 ~ 6V, akım yaklaşık 30mA eşleşmemiş, eşleştirilmiş yaklaşık 10mA, giriş
voltajı 7V'den fazlasını yasaklıyor!

4, arayüz seviyesi 3.3V, çeşitli SCM'lere (51, AVR, PIC, ARM, MSP430, vb.) doğrudan bağlanabilir, 5V MCU da
doğrudan bağlanabilir, MAX232 olmadan MAX232'den geçemez!

5, 10 metrelik etkili mesafeye kadar açın, 10 metreden fazlası da mümkündür, ancak mesafenin bağlantı
kalitesini sağlamak için bunu yapmayın

6, tam çift yönlü seri bağlantı noktasını kullanırken çiftten sonra, Bluetooth protokolü hakkında hiçbir şey bilmenize
gerek yoktur, ancak yalnızca 8 veri bitini, 1 durdurma bitini destekler, parite iletişim formatı yoktur, en sık kullanılan
iletişim formatı diğerini desteklemez formatlar.

7, Bluetooth bağlantısı desteği AT komutuyla kurulmaz, baud hızının ayarlanması, ad, şifre, ayarlanan parametreler
daha sonra kaydedilir. Bluetooth bağlantısı otomatik olarak geçiş moduna geçirilir

8, kompakt (3,57 cm * 1,52 cm), yerleştirme kalitesini sağlamak için fabrika çip üretimi. Ve şeffaf ısıyla daralan makaron
setleri, kumaş ve güzel ve antistatik.

9, makine, bilgisayar, Bluetooth işlevi ile Bluetooth işlevi çeşitli ana bilgisayarlarla bağlantılandırılır, çoğunluğu Bluetooth
özellikli cep telefonu, PDA, PSP ve diğer akıllı terminal bağlantısı makine arasında bağlantı kuramaz.
